Le couteau oscillant/vibrant est unetechnologie de découpe CNC avancéequi permet une coupe précise des matériaux grâce à des vibrations verticales haute fréquence. Contrairement aux lames traditionnelles, les lames vibrantes coupent avec des vibrations de petite amplitude à haute fréquence, atteignant des milliers de fois par minute (généralement 20 000 à 40 000 fois/minute), avec une amplitude ajustable généralement comprise entre 0,1 et 2,5 mm.

Cette technologie a été développée pour la première fois par une entreprise allemande dans les années 1990 et a été initialement appliquée au traitement des intérieurs automobiles. Elle est désormais devenue l'une des technologies clés dans le domaine de la fabrication numérique. Les systèmes modernes de couteaux vibrants intègrent généralement des systèmes de contrôle servo de précision, une régulation de pression intelligente et des fonctions de surveillance d'outil en temps réel, avec une précision de coupe allant jusqu'à ± 0,1 mm.

Principe de la technologie de base du couteau vibrant

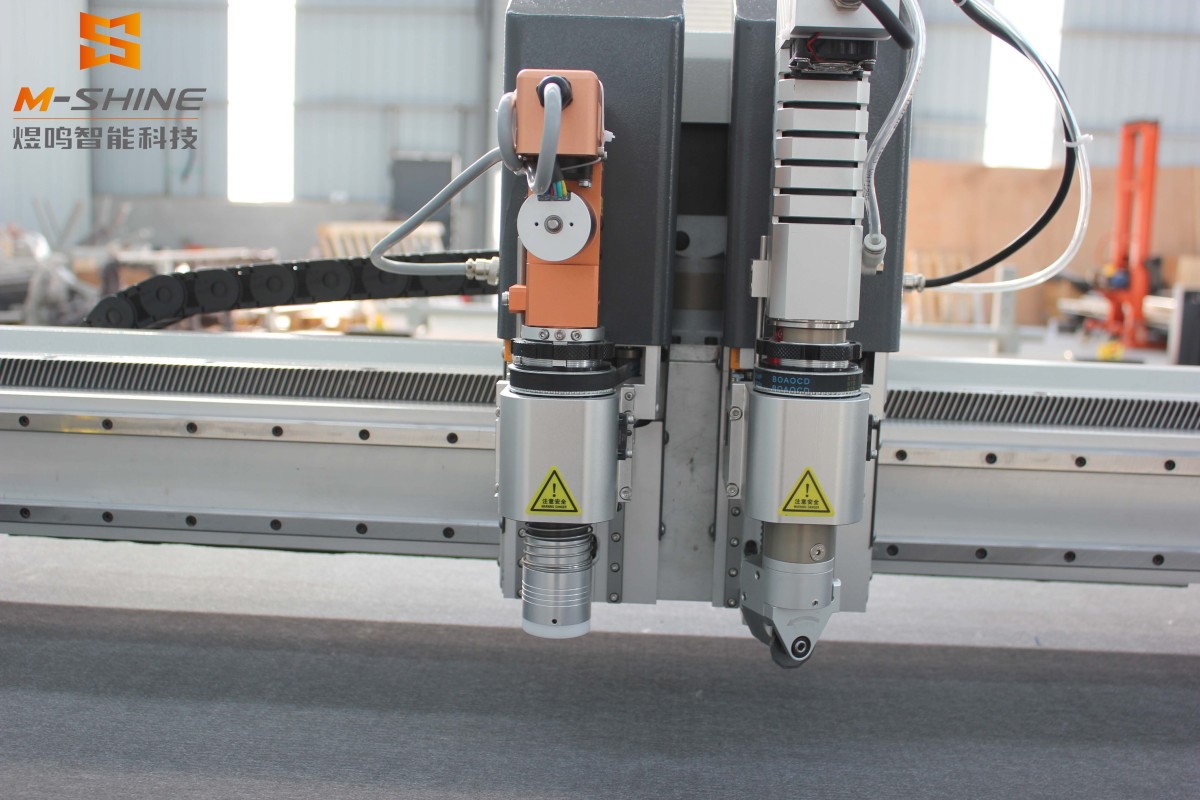

1. Mécanisme de génération des vibrations

Le cœur du couteau vibrant est le système de vibration électromagnétique, entraîné par des électroaimants haute fréquence pour produire un mouvement vertical de va-et-vient de la lame. Les actionneurs piézoélectriques avancés peuvent atteindre des fréquences de vibration allant jusqu'à 50 kHz, et avec des systèmes de guidage de précision, ils garantissent la linéarité de la trajectoire de vibration. Le système d'avance contrôlé par moteur servo et le système de vibration travaillent ensemble pour réaliser un mouvement composite de "coupe vibrante + mouvement d'avance".

2. Analyse de la mécanique de coupe

La coupe vibrante transforme essentiellement le processus de coupe continu en milliers de petits impacts :

-La vitesse d'impact de la lame peut atteindre 2-5 m/s

-L'énergie d'impact unique est d'environ 0,01-0,1 J

-Des fissures microscopiques sont générées et se propagent dans les matériaux sous l'impact haute fréquence

Ce mécanisme réduit la force de coupe de 60 à 80 % par rapport aux méthodes traditionnelles, avec une pression de coupe typique de seulement 5-50 N.

3. Système de contrôle intelligent

Lesystème de couteau vibrant modernecomprend :

-Une carte de contrôle de mouvement multi-axes (supportant le bus EtherCAT)

-Une surveillance des vibrations en temps réel (taux d'échantillonnage ≥ 1 kHz)

-Une régulation de pression adaptative (résolution 0,1 N)

-Une détection d'usure de l'outil (basée sur l'analyse du courant/spectre de vibration)

Domaines d'application typiques des couteaux vibrants

1. Traitement des matériaux composites

-Préimprégné de fibre de carbone : vitesse de coupe 3-8 m/min, sans délaminage

-Matériau pare-balles en Kevlar : capable de traiter des épaisseurs allant jusqu'à 50 mm

-Plastique renforcé de fibre de verre : qualité de coupe Ra < 6,3 µm

2. Usinage de précision des matériaux flexibles

-Intérieurs automobiles : précision de coupe du cuir ± 0,2 mm

-Tapis d'aviation : angle de coupe inclinable réglable de 30-60°

-Industrie vestimentaire : coupe multicouche (jusqu'à 300 couches de tissu en coton)

3. Traitement des matériaux spéciaux

-Film de graphène : coupe sans pollution

-Séparateur de batterie lithium-ion : pas de bavures sur la coupe

-Silicone médical : environnement de coupe stérile

 Explication détaillée des avantages de la technologie du couteau vibrant

1. Amélioration de la qualité de coupe

-Rugosité de surface améliorée de 40-70 %

-Zone affectée par la chaleur < 50 µm (1/10 de la coupe laser)

-Pas de fusion du matériau ni de dénaturation chimique

2. Caractéristiques environnementales

-Bruit < 75 dB (1/3 de la coupe traditionnelle)

-Pas de génération de gaz/poussières nocifs

-Consommation énergétique représentant seulement 15 % de celle des équipements laser

 Tendances de développement de la technologie du couteau vibrant

1. Amélioration intelligente

-Positionnement automatique par vision industrielle (précision 0,02 mm)

-Simulation de coupe par jumeau numérique

-Optimisation des paramètres pilotée par IA

2. Technologie de traitement composite

-Couteau vibrant + mesure d'épaisseur laser (ajustement en temps réel de la profondeur de coupe)

-Collaboration multi-lames (efficacité augmentée de 300 %)

-Coupe vibrante + mise en forme à air chaud (traitement intégré)

3. Recherche et développement de nouveaux outils de coupe

-Outils de coupe revêtus de diamant (durée de vie prolongée de 8 à 10 fois)

-Lame à amplitude variable intelligente (ajuste automatiquement l'amplitude de 0,1-5 mm)

-Manche nanostructuré anti-vibrations (réduisant les pertes de vibration de 40 %)

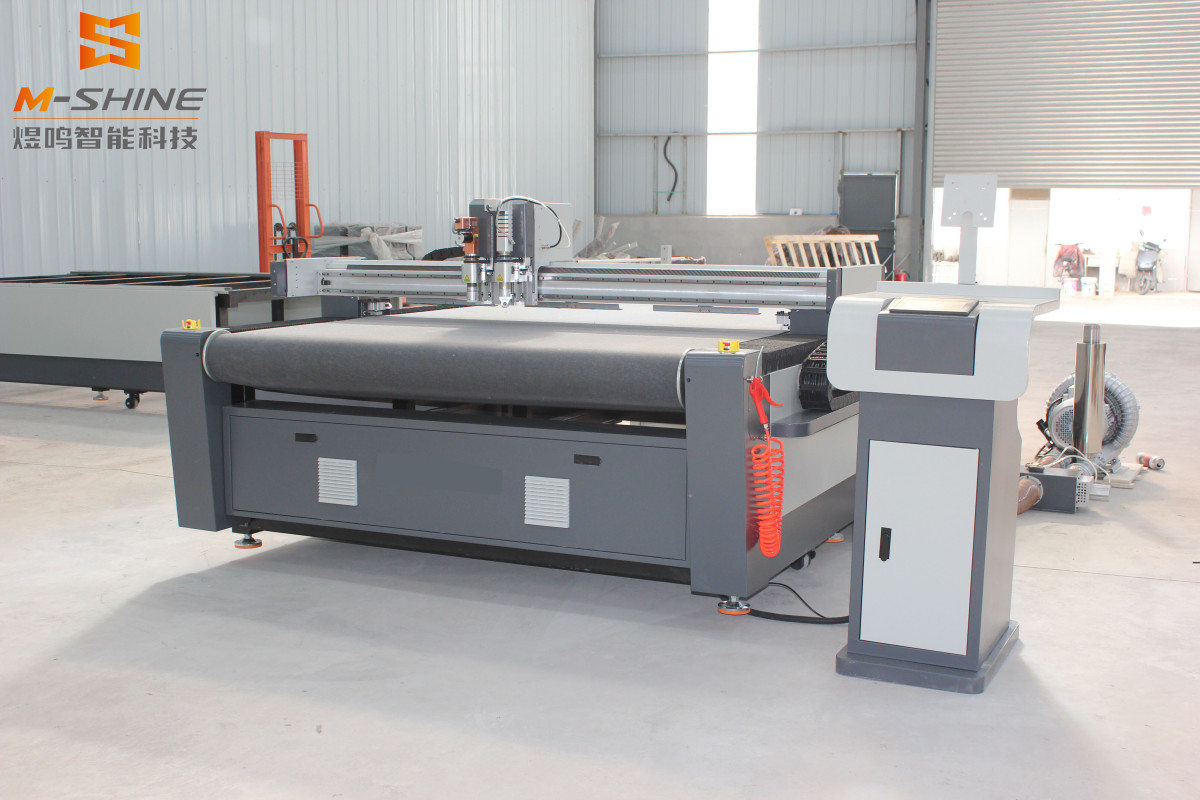

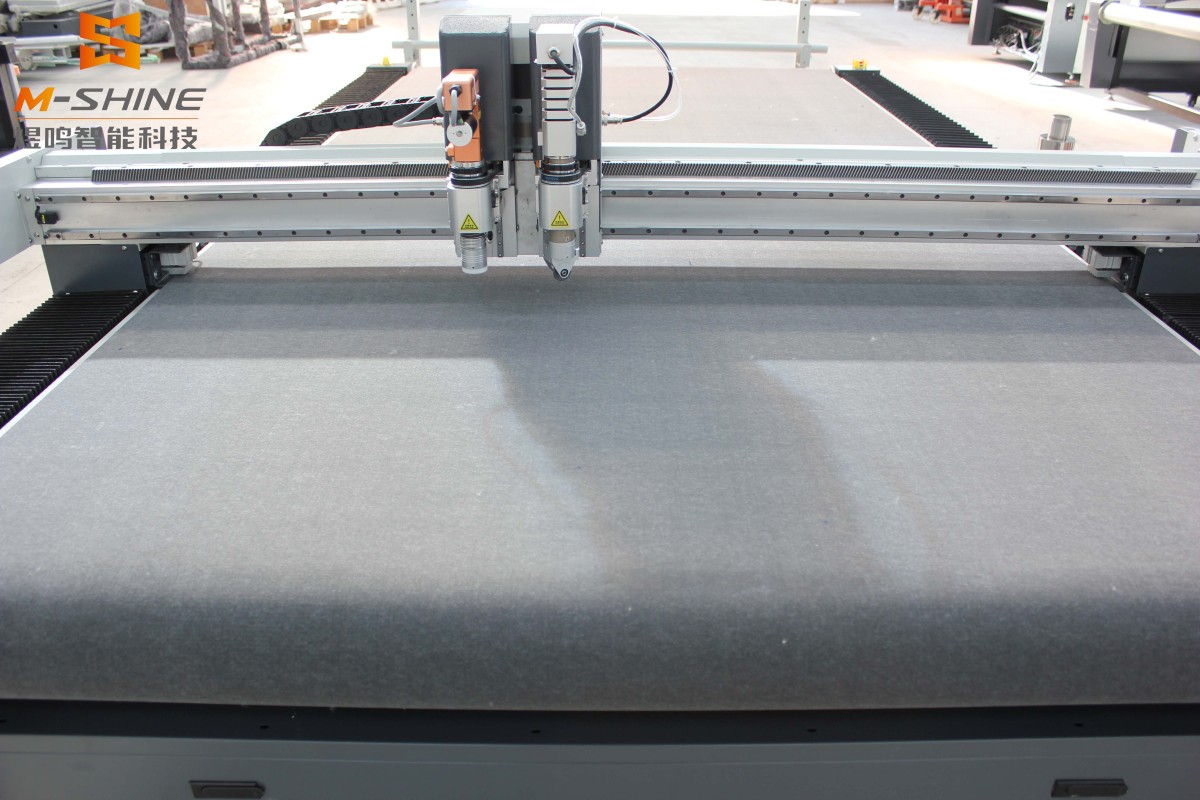

Guide des paramètres techniques pour Machine de découpe CNC à couteau

Considérations clés des paramètres :

1. Plage de fréquence de vibration : de préférence un système large bande 30-50 kHz

2. Épaisseur maximale de coupe : devrait être 20 % supérieure à la demande réelle

3. Précision de positionnement : au moins ± 0,05 mm

4. Précision répétitive : requiert ≤ ± 0,02 mm

5. Système de contrôle : prend en charge le G-code et les formats CAD courants

Points clés de maintenance des couteaux vibrants :

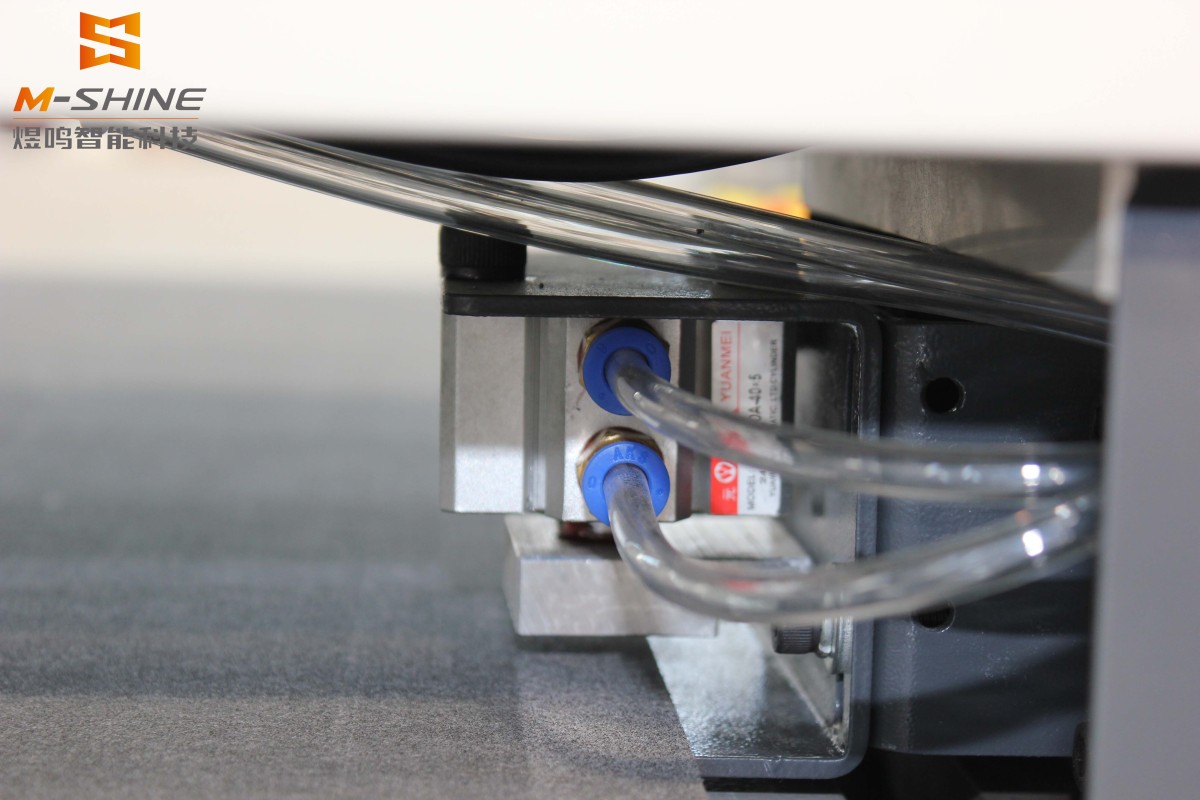

-Vérifier quotidiennement le dispositif de filtration de la source d'air

-Lubrifier hebdomadairement les rails linéaires

-Remplacer le liquide de refroidissement du générateur de vibrations toutes les 500 heures

-Surveillance en temps réel de l'indice d'usure de l'outil (TWI)
