La fraiseuse CNC à emboîtement ATC est un équipement particulièrement important dans la production quotidienne de panneaux de meubles. Le choix du bâti de la machine de découpe ou de gravure est crucial pour garantir la stabilité, la précision et la durée de vie de l'équipement. Afin de mieux rechercher des équipements hautes performances, une analyse systématique est en cours sur les considérations et la praticité du bâti.

Considérations clés pour le bâti de la fraiseuse CNC à emboîtement ATC

1. Type de matériau et exigences de traitement

- Matériaux tendres (comme l'acrylique, le bois) : bâti en fonte ou en acier soudé optionnel, en privilégiant l'économie.

- Matériaux durs (métal, pierre) : préférence pour des bâti en fonte de haute qualité (HT250 ou supérieur) ou en minéral coulé, pour assurer la résistance aux vibrations et la rigidité.

- Traitement des matériaux composites : la résistance à la corrosion doit être prise en compte, avec une préférence pour des bâti en acier inoxydable ou à revêtement de surface.

2. Conception structurelle et propriétés mécaniques

- Style portique vs style cantilever : le style portique est adapté aux coupes lourdes, tandis que le style cantilever économise de l'espace mais a une rigidité inférieure.

- Disposition des renforts : les renforts internes doivent être en structure maillée ou alvéolaire pour améliorer la rigidité torsionnelle (déformation statique recommandée <0,02mm/m).

- Correspondance du poids : il est recommandé que le poids du bâti soit ≥ 60 % du poids total de l'équipement. Par exemple, le bâti pour le traitement de l'aluminium doit généralement être >2 tonnes.

3. Stabilité thermique et traitement de vieillissement

- Bâti en fonte : doit subir au moins 6 mois de vieillissement naturel ou un traitement de vieillissement par vibration pour éliminer les contraintes internes.

- Structure en acier soudé : il est recommandé d'utiliser le processus de trempe (chauffage à 600 ℃ et refroidissement lent), avec une contrainte résiduelle contrôlée à moins de 50MPa.

4. Niveau de précision

- Traitement ordinaire : rectitude dans les 0,05mm/m.

- Usinage de haute précision : doit atteindre 0,01mm/m, combiné avec des rails de guidage rectifiés et des vis à billes préchargées.

Comparaison et analyse approfondie des matériaux pour le bâti de la fraiseuse CNC à emboîtement ATC

Étapes clés de vérification pour le bâti de la fraiseuse CNC à emboîtement ATC

1. Test de rigidité dynamique : appliquer une vibration de 50-1000Hz avec un excitateur et observer la fréquence de résonance (valeur idéale >80Hz).

2. Expérience d'élévation de température : fonctionner en continu pendant 4 heures pour détecter l'élévation de température du rail de guidage (devrait être <8 ℃).

3. Vérification de coupe : effectuer des tests de fraisage en escalier et vérifier les motifs de vibration de surface en utilisant une avance de 0,2mm/dent.

Cas d'application du bâti de la fraiseuse CNC à emboîtement ATC dans l'industrie

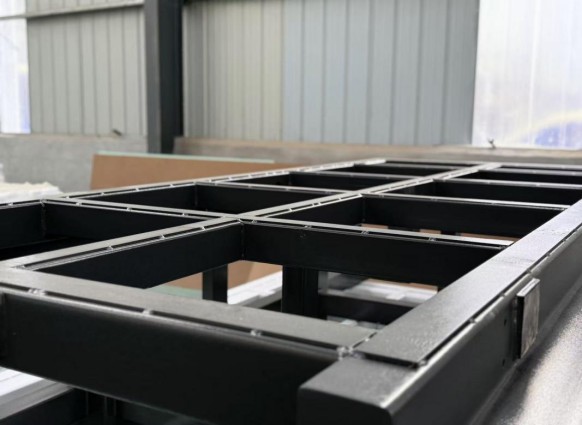

- Machine de découpe pour meubles en panneaux : utilise souvent un cadre en acier soudé à double couche + revêtement polymère, équilibrant rigidité et résistance à l'humidité.

- Gravure de moules de précision : il est recommandé d'utiliser des bâti en minéral coulé et un système de refroidissement à huule à température constante (fluctuation de température ± 0,5 ℃).

- Traitement de composants aérospatiaux : utilisation d'un bâti composite en fonte-granit, exploitant les caractéristiques de fluage nul du granit.

Suggestions pour la maintenance et la mise à niveau du bâti de la fraiseuse CNC à emboîtement ATC

- Nivellement régulier : utiliser un interféromètre laser pour détecter la planéité tous les 6 mois.

- Gestion de la prévention de la rouille : il est recommandé d'appliquer une graisse antirouille spécialisée sur le bâti en fonte chaque semaine.

- Transformation modulaire : la rigidité du bâti existant peut être améliorée en ajoutant des tiges de précontrainte externes.

Grâce à la sélection systématique ci-dessus, les performances du bâti de la fraiseuse CNC à emboîtement ATC peuvent être hautement compatibles avec les exigences d'usinage, évitant des problèmes courants tels que les vibrations excessives et la déformation thermique.
